| 一、概述
XMT 型数显控制仪是一种具有模/数转换器并以十进制数码形式显示被测值的仪表。它能与多种传感器配合，对工业生产过程的温度、压力、流量、液位等各种工艺参数进行数字显示，并可进行越限报警和实现生产过程的自动控制。它具有精度高、抗震性好、可靠性高、防尘耐湿、安装方便、读数清晰等独特优点。
二、主要性能和技术指标
1. 显示方式：红色、高亮度LED数码管显示
2.显示误差：£ ±0.5% ± 1个字
3.控制点不灵敏区： < 小于 0.75 %
4.冷端补偿：0℃ ~ 40℃内误差小于 2℃ (热点偶输入时)
5.输入方式：各种热电阻、热电偶、远传压力表、标准和非标准电压、电流信号(订货时需注明)
6.输出触点容量：交流220V 3A(阻性负载)
7.工作电源：交流220V ±10％ 50Hz 功耗<5VA
8.工作环境：温度0℃~ 50℃和相对湿度85％的无腐蚀性气体场所
9.外型尺寸：80×160×135mm3(高×宽×深)
10.开孔尺寸：76+1×152+1mm2(高×宽)
11.安装形式及重量：盘装式，约0.5公斤
12.输出方式：三位式调节(用户可根据工艺要求自行设定上、下限控制点)
数字显示/调节仪的电路部分主要由：信号处理及放大、模拟电子开关、上下限报警设定电路、比较器电路、上下限报警及驱动电路、A/D转换电路、三位半LED数字显示器以及电源电路组成。各部分电路的相互关系见方框图。
为了方便使用Ⅲ型变送器的用户使用本数字显示调节仪，本产品增加了24V隔离电源做为选择项供用户选择，电源功率为2.4W。
三、使用与调整
1.按仪表接线图接线，仔细检查，准确无误后方可通电。
2.接通电源后，如显示 -1表示输入回路不通，如显示8888表示输入信号超出规定量程，应停电检查。
3.上下限设定：接通电源后按动仪表面板上的设定键，使绿色ALM1灯亮，此时LED显示器上显示的数值为下限报警值，调整SET1电位器可以改变此值。继续按动设定键，使绿色ALM2灯亮，此时LED显示器上显示的数值为上限报警值，调整SET2电位器可以改变此值。继续按动设定键，使绿色ALM1和ALM2灯都熄灭，此时数显调节仪进入正常工作状态，LED数码显示器显示的数值为实际测量值。
*当测量值低于上、下限设定值时，红色OUT1灯亮，下限继电器的状态为总、低接点导通，上限继电器的状态为总、低接点导通。
*当测量值低于上限且高于下限设定值时，各报警灯均熄灭。下限继电器的状态为总、高接点导通，上限继电器的状态为总、低接点导通。
*当测量值高于上、下限设定值时，红色OUT2灯亮，下限继电器的状态为总、高接点导通，上限继电器的状态为总、高接点导通。
4.为避免空间电磁信号的干扰，建议用户的信号输入电缆选择屏蔽电缆，并将屏蔽端可靠接地。
5.在户外使用本产品时，为避免雷电损害本仪表和传感器，建议用户在各电缆的两端增加蔽雷装置，如采用安装蔽雷器或并联压敏电阻等方法。
四、安装与接线

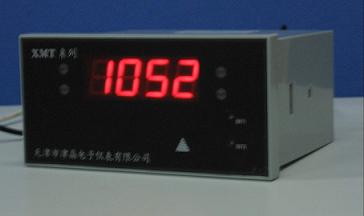

1.XMT系列数显控制仪的安装形式为盘后架装式，其外形见封面。
2.信号电缆的选择：当输入信号是热电偶时，请选用相应分度号的补偿导线；当输入信号是热电阻时，请选用三芯电缆(且三芯均衡)；当输入信号是其他电压或电流信号时；请选用普通铜芯电缆。注意：在有可能产生干扰的区域，必须使用相应的屏蔽电缆，且可靠接地。
3.参照仪表背后的接线图接线(各类型接线图参见图a、图b、图c)。
4.检查仪表的类型与传感器是否相匹配。接线无误方可接通电源。如果发现仪表显示“8888”并闪烁或显示“-1”，则表示输入信号超出量程或信号开路。 仪表使用环境应尽量避免高温、潮湿、振动和腐蚀性气体环境。
|
XM |
数字显示/模拟信号输入仪表 |
|
|
编码 |
仪 表 功 能 选 项 |
|
|
Z |
单显示 |
|
|
T |
显示带调节(两组单刀双掷开关，可做上、下限控制) |
|
|
编码 |
模拟信号输出方式 |
|
|
1 |
无模拟输出信号 |
|
|
2 |
输出4~20 mA |
|
|
编码 |
输出调节方式 |
|
|
0 |
无调节输出（仅用于Z） |
|
|
1 |
两位式调节输出(仅用于T型) |
|
|
2 |
三位式调节输出(仅用于T型) |
|
|
编码 |
输入信号 |
|
|
0 |
特殊要求(需单独文字说明) |
|
|
1 |
热电偶( B, R,S,N,K,E,J, T ) |
|
|
2 |
热电阻(Cu50,Cu100,Pt100) |
|
|
3 |
4~20mA DC |
|
|
4 |
0~10mA DC |
|
|
5 |
1~5V DC |
|
|
6 |
酸度传感器 |
|
|
编码 |
附加装置 |
|
|
E0 |
带非标电源输出(需注明) |
|
|
E |
带24V隔离电源 |
|
|
B |
隔爆型 |
|
XM T － 1 2 3 E 典型型号 |
例：XMT-123E型----表示三位式调节、输入4~20mA、带24V DC电源输出、无模拟输出信号的数字显示控制仪。订货时，需注明显示范围。 |
