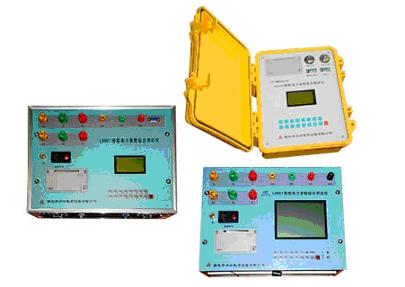

本系列产品是我公司最新开发研制的一种新型综合测试仪器,功能包括变压器容量测试、输电线路工频参数测试、变压器空载及负载特性测试、CT特性测试等。可由客户自主选择所需产品,可单独选择一种功能或几种功能组合,我公司会根据客户的选择提供相应功能的产品,满足不同客户的各种需要。各种产品功能特点及技术参数列举如下:
测试功能一:变压器容量测试
(一)概述: 变压器容量测试专门用于在低电压、小电流情况下测试配电电力变压器容量。电路设计精巧,思路独特,性能优越,功能强大,体积小,重量轻,完全满足现场配电电力变压器容量测试的要求。内部采用先进的多A/D同步交流采样及数字信号处理技术,操作简单,接线方便,数据准确可靠,解决了配电变压器容量测试的难题,填补了国内该测试领域的空白,并可显示、打印用户关心的测量数据。可大大提高工作效率,减轻劳动强度。
(二)主要功能与特点: 1.可采用短路试验的方法,输入低电压、小电流,测量变压器容量。 2.可测量三相变压器短路阻抗电压、短路阻抗电压百分比。 3.可锁定数据以供抄录或打印全部测量结果。 4.全部汉字菜单及操作提示,直观方便。 5.永久日历、时钟功能。
(三)主要技术指标: 1.基本测量精度: 电压、电流 0.2级,容量±10% 2.电压测量范围: AC 0~400V
3.电流测量范围: AC 0~5A 4.工 作 温 度: -10℃~40℃ 5.环 境 湿 度: 10%~85% 6.存 储 温 度: -20℃~50℃ 7.体 积: 385×290×230mm 8.重 量: 8.0Kg (不包括测试线)
测试功能二:输电线路工频参数测试
(一) 主要功能与特点:
1. 可测量输电线路的正序阻抗、线间阻抗、零序阻抗、线地阻抗、互感阻抗、正序电容、线间电容、零序电容、线地电容、耦合电容、电压、电流、功率、电阻、电抗、阻抗角、频率等参数。
2. 全部数据均在同一周期内同步测量,保证在市电条件下测量结果的准确性和合理性。
3. 在仪器允许的测量范围内可直接测量,超出测量范围时可外接一次电压互感器和电流互感器。
4. 可锁定显示数据并存储或打印全部测量结果,本仪器内置不掉电存储器,可长期保存测量数据并可随时查阅。
5. 全部汉字菜单及操作提示,直观方便。
6. 永久日历、时钟功能,打印试验报告时可自动生成时间。
7. 大屏幕液晶显示,可一屏同时显示三相电压、三相电流、三相有功功率、三相无功功率、三相电压平均值、三相电流平均值、三相相角、功率因数、电源频率等参数。
(二) 主要技术指标:
1.基本测量精度: 电压、电流 0.2级 功率 0.5级(cosφ>0.1), 1.0级(0.02<cosφ≤0.1)
2.电压测量范围: AC 0~600V
3.电流测量范围: AC 0~60A
4.工 作 温 度: -10℃~40℃
5.环 境 湿 度: 10%~85%
6.存 储 温 度: -20℃~50℃
7.体 积: 385×290×230mm
8.重 量: 8.0Kg (不包括测试线) 测试功能三:变压器空载及负载特性测试
(一) 主要功能与特点:
1. 完全满足大、中、小型电力变压器空载损耗、负载损耗参数的测量,而且特别满足采用低电压、小电流法测试大型变压器的空载及短路损耗。
2. 可同时测量变压器单相或三相空载损耗、空载电流、空载电流百分比;同时测量变压器单相或三相负载损耗、短路阻抗电压、短路阻抗电压百分比、零序阻抗;可单相或三相同时测量有功功率和无功功率;三相或单相电压有效值和平均值;三相或单相电流、功率、相角、功率因数、频率等参数。
3. 全部数据均在同一采样周期内同步测量,保证在市电条件下测量结果的准确性,全部采样信号数据同屏显示,便于监测比对分析。
4. 可人为选择进行电源波形畸变校正或不校正,可进行负载损耗及短路电压百分比温度校正,并可根据变压器的不同绝缘等级进行任意温度校正,且可由用户自行选择温度校正公式,无须进行任何手工计算,由仪器直接输出计算结果。
5. 在仪器允许的测量范围内可直接测量,超出测量范围时可外接电压互感器或电流互感器。
6. 可锁定数据以供抄录,同时存储或打印全部测量结果,本仪器内置不掉电存储器,可长期保存测量数据并可随时查阅。
7. 大屏幕液晶显示,可一屏同时显示三相电压、三相电流、三相有功功率、三相无功功率、三相电压平均值、三相电流平均值、三相相角、功率因数、电源频率等参数。
8. 全部汉字菜单及操作提示,直观方便。
9. 永久日历、时钟功能。
(二)主要技术指标: 1.基本测量精度: 电压、电流 0.2级 功率 0.5级(cosφ>0.1), 1.0级(0.02<cosφ≤0.1) 2.电压测量范围: AC 0~600V 3.电流测量范围: AC 0~60A 4.工 作 温 度: -10℃~40℃ 5.环 境 湿 度: 10%~85% 6.存 储 温 度: -20℃~50℃ 7.体积: 385×290×230mm 8.重量: 8.0Kg (不包括测试线)
测试功能四:CT特性综合测试
(一)概述: CT特性综合测试可轻松便捷地对电流互感器做伏安特性、变比、极性测试,该仪器博采众长,摒弃华宠,突出实用,具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。
(二) 主要功能与特点:
1. 全自动测试 根据所设置的实验参数,全自动测试CT的伏安特性数据并自动绘制励磁特性曲线;自动测试和计算CT的变比。
2. 自带大屏幕图形LCD,全中文菜单界面,光标提示操作,实时显示测试数据和曲线,曲线坐标自动缩放,读图更加清晰。
3. 自带微型打印机,可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比测试报告。
4. 双操作方式 主机采用高档薄膜按键操作,令具有方便的通讯接口(RS232或USB),可以连接笔记本电脑进行操作,使用更加方便。
5. 内置超大容量存储器,可存储6400组测试数据;可上传至PC机,运用本公司开发的随机软件自动生成和编辑典型的测试报告,便于技术管理和存档。
6. 配置方式灵活 内置升压器分为普通型和安全隔离型两种,电压可升至1000V,外接升压器可升至2000V;升流器分为外置型和内置型两种,可选配不同容量的升流器,输出电流最大可达1500A;能满足更多CT测试的要求。
7. 电子式极性判别。
8. 保护功能完善 根据实验参数的设置情况自动调整过流过压保护值,以确保被试设备的安全。
(三) 主要技术指标:
1.电源输入: 220V/380V(自适应)
2.伏安特性测试:输 出 550V/1000V 15A(最大) 电压测量 1000V 0.2级(分辨率0.1V) 电流测量 20A 0.2级(分辨率0.01A)
3.变比测试: 测量范围 1-----30000/5 0.5级 升流器输出 600A-----1500A(选配) 一次电流测量 1500A 0.2级 二次电流测量 15A 0.2级 主机输出至升流器 最大10KVA
4.仪器工作电源: 220V±10% 50HZ
5.体积: 400×300×380mm 6.重量: 18kg
测试功能五:发电机转子交流阻抗测试 (一)概述: 发电机转子交流阻抗测试主要用于检查发电机转子线圈有无静态及动态匝间短路缺陷,可以自动测试各种同步发电机的膛内、膛外及不同转速下的交流阻抗和功率损耗值,还可兼做电压互感器、电流互感器的伏安特及电力变压器的单相短路、空载特性试验。 该仪器设计新颖,结构合理。具有准确度高、功能强、可靠性高、重量轻、体积小、便于携带等优点。可取代传统的电压表、电流表、功率表、频率计等多个标准表。与传统的测试方法相比,该仪器突出的优点是:测试速度快--整个测试过程仅需一分钟,因此最适宜动态交流阻抗的测试;所需人员少--两人即可完成测试任务;测试精度高,避免了多表、多钱、多人带来的测试误差和计算误差。 仪器显示界面采用彩色大屏幕点阵式液晶屏和汉字菜单提示方式,配以微型打印机,轻触式薄膜开关,不但外形美观,且操作方便可靠。 (二)主要功能与特点: 1、可测量各种同步发电机的转子交流阻抗 2、可做电力变压器的单相短路和空载特性试验 3、可测量电压互感器、电流互感器的伏安特性 4、同步测量并显示交流电压、交流电流、交流阻抗、有功功率、频率 5、可选择自动测量和手动测量两种方式 6、具有存储和打印功能,存储数据可保存10年以上 7、全汉字菜单提示,简单直观,操作方便 8、过压、过流保护 9、不掉电日历、时钟功能 (三)主要技术指标: 1、交流阻抗:0-99Ω 0.5级 2、输出电压: 0-500V 和固定220V 两种可选 0.2级 3、输出电流: 0-50A、0-100A 和 固定30A两种可选 0.2级 4、有功功率: 0-25KW 0-50KW 0.2级 5、频率:45-55HZ 0.2级 6、仪器工作电源:交流220V±10%,功耗<20W |
