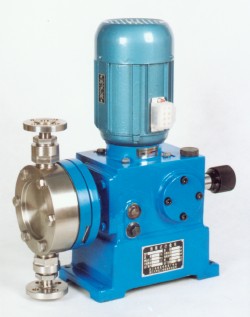

| JXM系列(机械隔膜式)计量泵是流量连续可调的往复式正排量计量泵。该泵由三相交流马达驱动，用蜗轮减速后，带动偏心凸轮，再由偏心凸轮推动弹簧顶杆，使连在顶杆上的隔膜片作往复运动，利用回跳式行程调节装置的测微刻度手轮，能准确可靠地调节流量，范围从0-100%任意调节。整机运转平稳、噪声小，采用的材料和结构设计保证了高达1.5%的计量精度和极长的使用寿命。
JXM系列机械驱动隔膜式计量泵参数表
|
型号 |
最大流量(L/h) |
出口压力 |
公称通经 |
电机功率(KW) |
|
JXM-40/1.0 |
40 |
1.0 MPa |
Æ 10 mm |
0.18 |
|
JXM-50/1.0 |
50 |
|
JXM-63/1.0 |
63 |
|
JXM-80/1.0 |
80 |
Æ 15 mm |
|
JXM-100/1.0 |
100 |
0.37 |
|
JXM-125/1.0 |
125 |
|
JXM-160/0.7 |
160 |
0.7 MPa |
Æ 18 mm |
0.55 |
|
JXM-200/0.7 |
200 |
|
JXM-250/0.7 |
250 |
◆ JXM系列隔膜计量泵特点：
· 机械驱动隔膜泵 平稳脉动设计 完全无泄露
· 过流部分材料：PVC、聚丙烯、聚四氟乙烯、316不锈钢泵头
· 可手动、电动、变频调节流量，可实现远距离控制和多样化程序控制
· 调节范围：0-100% 计量精度： ± 1.5 %
· 输送温度：-30℃-100℃ 粘度：0.3-800mm2/s
JXM型计量泵型号标注
|
编码 |
编码说明 |
|
JXM |
JXM系列隔膜式计量泵 |
|
|
编码 |
额定流量范围和出口压力 |
|
|
-40 |
-40 L/h / 1.0MPa |
|
|
-50 |
-50 L/h / 1.0MPa |
|
|
-63 |
-63 L/h / 1.0MPa |
|
|
-80 |
-80 L/h / 1.0MPa |
|
|
-100 |
-100L/h / 1.0MPa |
|
|
-125 |
-125 L/h / 1.0MPa |
|
|
-160 |
-160 L/h / 0.7MPa |
|
|
-200 |
-200 L/h / 0.7MPa |
|
|
-250 |
-250 L/h / 0.7MPa |
|
|
编码 |
编码说明(可选多项) |
|
|
(空白) |
普通电机 |
|
|
2 |
防爆电机 |
|
|
-D |
变频电机 |
|
|
编码 |
泵头材料选项 |
|
|
P |
工程塑料(俗称：PVC) |
|
|
B |
聚丙烯 |
|
|
S |
聚四氟乙烯 |
|
|
3 |
316不锈钢 |
|
|
编码 |
连接方式选项 |
|
|
L |
螺纹连接 |
|
|
F |
法兰连接 |
|
|
Z |
塑料粘接 |
|
|
|
|
|
|
|
|
