智能小长图记录仪
编 号: JL100010

一、概述

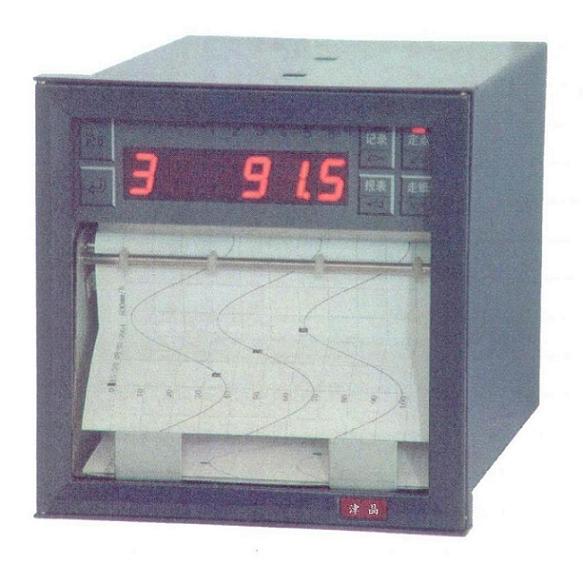

    HR-1000型热印式智能小长图记录仪是新一代智能数据记录仪。它以独特的热印记录方式和先进的计算机技术,实现了多通道、多参数的检测、显示、记录和报警控制。
经过用户简单的键盘操作,该产品的每个通道均可直接选择接收各种热电偶、热电阻、电流和电压信号;可以对被检测信号进行数字显示、变化趋势记录和数字记录;可以在100mm宽的记录纸上同时记录6条曲线,并把通道号印在每个通道轨迹的旁边;根据用户的设定,每隔一段时间,用表格的形式将6个通道的瞬时值印出来,以供不同需要。通过键盘操作还可以设定测量信号种类、量程、形式范围、记录边界、报警值、数据记录间隔时间、走纸速度等参数,并对所设定的参数加以保护。

二、主要性能和技术指标
1.    输入通道:单点、双点、三点、四点、五点、六点、八点
       每个独立数据通道,每个通道的测量信号种类由用户根据附表1设定。
2.测量信号种类及测量范围:见附表2。
3.    补偿功能:对热电偶信号和三线制热电阻信号可以进行自动补偿,二线制热电阻需配接相应阻值的电阻。
4.    显示功能:可以对6条通道进行巡回显示、定点显示。还可以显示时间、设定值和报警值。
5.    记录功能:对测量信号进行趋势记录,同时印出表格;对测量信号进行数据记录,同时记录当前时间;对设定参数和当前时间进行记录。
6.    报警功能:本记录仪提供6组继电器接点输出,可根据需要分别与6个通道任意组合使用。
7.    计时功能:从仪表开始工作时输入日期和时间,每走纸100mm打印一次当前时间。
8.    曲线转移功能:在不影响记录精度的前题下,通过对记录范围的设定,使不同通道的趋势记录曲线分开。
9.    通讯功能:本记录仪配有RS-232标准接口和软件,可与上位PC机或兼容机进行数据通讯(订货时需注明)。
10.      走纸速度:走纸速度分为10档见(附表1),可通过键盘设定。
11.采样周期:1.2S。
12.      数字显示记录精度:±0.3%F.S. ; 显示位数:33/4位。
13.      其它精度:记录精度±0.3%F.S. ;报警精度:±0.3%F.S. 。
14.      输入阻抗:³20MW;  当电流输入时,输入阻抗为10W。
15.      电源电压及消耗功率:220V AC; £30W。

三、外形尺寸及开孔尺寸:
     外 形 尺 寸 为:    144×144×200mm3
     仪表盘开孔尺寸:    139×139mm2

四、应用举例(可直接联系我公司免费提供接线图)
1.      配接二线制变送器

2.      配接热电阻

3.      配接热电偶(或其它直流电压信号)

附表1:         走纸代码及速度对照表

走纸代号
走纸速度
走纸代号
走纸速度
走纸代号
走纸速度
1
10mm/h
4
60mm/h
7
200mm/h
2
20mm/h
5
100mm/h
8
300mm/h
3
30mm/h
6
150mm/h
9
600mm/h

附表2                   输入信号规格表
信号种类
量程代码
测量及显示范围


00
关闭通道

T
01
0 ~ 400℃

E
02
0 ~ 1000℃
热电偶
K
03
0 ~ 1300℃

S
04
500 ~ 1750℃

B
05
500 ~ 1800℃

Pt100
06
-200 ~ 850℃
热电阻
Cu50
07
-50.0 ~ 150.0℃

Cu100
08
-50.0 ~ 150.0℃
直  流
0 ~ 10mA
09
显示范围由用户通
过键盘自行设定,
最大数值为1999,
小数点任意设定。
电  流
4 ~ 20mA
10



0 ~ 20mV
11
0 ~ 30mV
12
0 ~ 60mV
13
0 ~ 100mV
14
0 ~ 200mV
15
0 ~ 400mV
16
0 ~ 2V
17
0 ~ 5V
18
1 ~ 5V
19
